Description.
Ce type d'horloge a précédé les horloges à
balanciers moteurs.
Le mouvement de base est mécanique auquel on adjoint soit un moteur qui
remonte
un barillet, soit un électro-aimant qui arme un ressort.
|
Balancier pendulaire et moteur électrique.
Coucou électrique
Les poids sont fictifs.
L'énergie est emmagasinée dans 2 ressorts dans des barillets.
C'est le barillet qui anime la sonnerie qui pilote le moteur.
Celui du mouvement est à bride glissante.
On ne peut pas arrêter la sonnerie, sinon le coucou s'arrête.

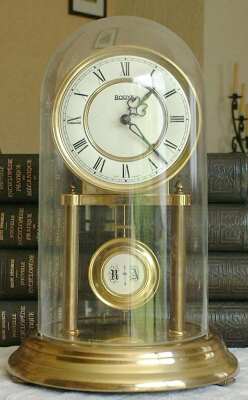

Pendule à poser BODYA
La pile est logée dans le socle.
Le moteur actionne directement la sonnerie et remonte le barillet du mouvement
équipé d'une bride glissante.
Comme pour le coucou on ne peut pas arrêter le mécanisme de
sonnerie.
|
Remontage par électro-aimant
Description
Ces horloges ont en commun d'avoir un mouvement dont l'énergie est
fournie par
un ressort réarmé par un électro-aimant.
Quand le ressort se détend il commande un contact qui lance une masse en
rotation et retend le ressort.
Le point délicat de ce système est dû l'étincelle
qui se produit lors de
l'ouverture du contact et qui encrasse le contact.
Divers artifices servent à limiter cet effet: condensateur,
capacité, diode,
résistance.
Horloge Hettich.
Horloge originale, qui ressemble à une horloge 400 jours.
L'oscillateur à axe vertical est constitué d'une masse inertielle
(les boules)
associé à un ressort cylindrique.
L'électro-aimant est situé en haut.
Horloge avec échappement à balancier spiral.
Le remontage du ressort moteur est assuré par un électro-aimant
à armature
tournante.
Ce système était couramment utilisé dans les horloges
dites "de cuisine" avant
d'être remplacé par les balanciers moteurs.
|
