MECANIQUE A BALANCIER SPIRAL *

Description:

Energie: ressort.
L'axe sur lequel agit le ressort, tourne très lentement en agissant sur un rouage multiplicateur.
Le rouage entraîne les aiguilles.

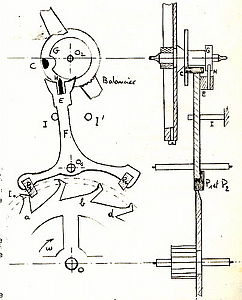

Le mobile le plus rapide agit sur l'échappement * .
L'échappement à chaque alternance du balancier-spiral laisse "échapper" une dent et lui fournit une impulsion.

Réglage.

Un système appelé raquette * permet de régler la longueur active du spiral.

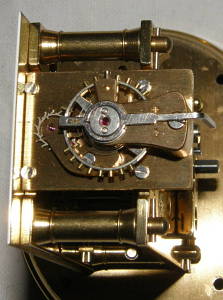

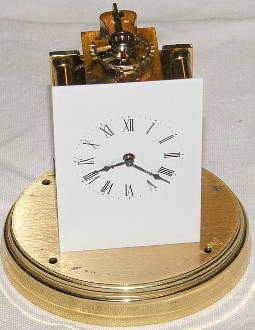

Exemple 1 : Pendule de voyage.

Ce modèle est la réplique d'une pendule du XIXe siècle. Sa fabrication est particulièrement soignée.
Elle doit être remontée toutes les semaines.
Si elle est bien réglée, elle ne doit pas dériver de plus d'une minute par semaine.
Son tic-tac est discret.

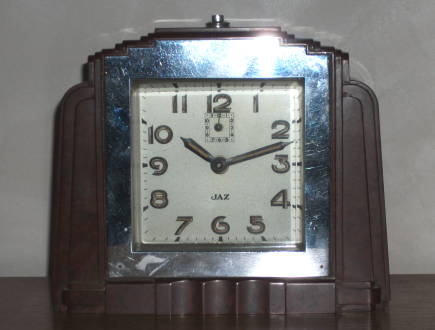

Exemple 2: Réveil.

J'ai retrouvé ce réveil dans mon grenier. Son boitier en bakélite permet de le dater dans les années 50 ou antérieures.
Après un nettoyage fonctionnel succinct, une lubrification et quelques réglages sommaires, il est reparti.
Ce type d'horloge est particulièrement robuste bruyant et peu précis
Il doit être remonté et mis à l'heure tous les jours (si possible à la même heure).
Si vous obtenez une dérive de l'ordre de 1 minute par jour, c'est excellent. Ne cherchez pas à améliorer la précision.
Il a, par construction, un fort défaut d'isochronisme * . Il est capable de prendre de l'avance le matin et du retard le soir. C'est la raison pour laquelle il est recommandé de le remonter et mettre à l'heure toutes les 24h afin de moyenner le défaut sur la journée. Avant de corriger la marche avec la raquette * , il faut observer la marche sur plusieurs jours.
La marche varie avec la température. Au chaud il retarde, au froid il avance.
Remarque: Je ne pense pas que nos réveils à quartz fonctionneront encore dans 60ans.

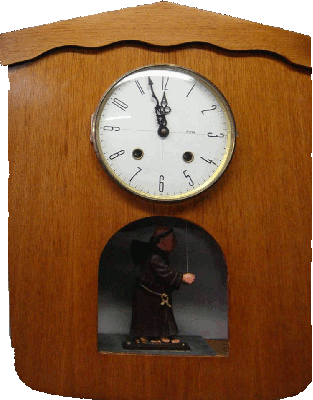

Exemple 3 : Horloges ODO

Ces horloges murales ont un régulateur à balancier-spiral. Ce qui permet de les faire plus compactes tout en autorisant la présence d'un jacquemart.
Des modèles existent aussi avec un balancier pendulaire.

Remarque:

Ce type de mécanisme se retrouve dans de nombreuses pendules, en particulier dans les réveils mécaniques et les pendules de cuisine.

Quel est l'intérêt de ce type de système?

Les pendules de ce type ne nécessitent aucun calage.
