BALANCIER-SPIRAL MOTEUR *

Pendule électrique très courante dans les brocantes sous la forme de "pendule de cuisine".
N'est plus fabriquée.

Type N°1.

Description:

Energie: pile.
Une bobine coopère avec des aimants montés sur un balancier-spiral.
A chaque alternance ou période une impulsion est transmise par un contact ou un circuit électronique. La bobine attire les aimants permanents pour entretenir les oscillations.
Un mécanisme à échappement fait tourner le rouage.

Réglage.

En modifiant la longueur active du ressort spiral.
Souvent par l'action sur une vis.

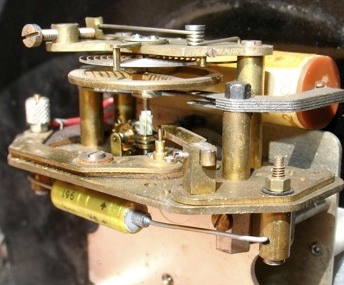

Exemple.

Remarque:

Ce modèle est sans contact à transistor (brevet Lavet) Mr Lavet est aussi l'inventeur du moteur pas à pas qui équipe vos montres et pendules à quartz).

Type N°2

Description:

Energie: pile.
Le balancier est équipé une barre d'acier doux (non rémanent) dite armature mobile.
Une armature d'acier doux traverse une bobine. A chaque impulsion électrique dans la bobine donnée par un contact l'armature mobile est attirée par l'armature métallique.
Un mécanisme à échappement fait tourner le rouage.

Réglage.

En modifiant la longueur active du ressort spiral.
Souvent par l'action sur une vis.

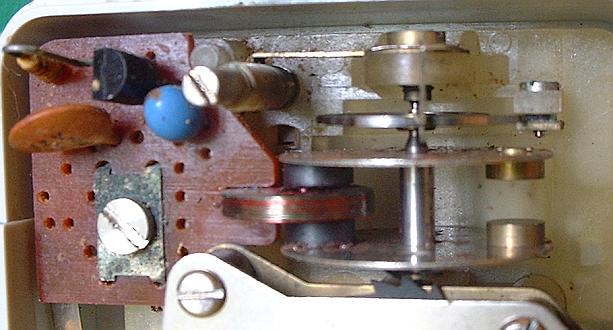

Exemple (photo transmise par un internaute).

Remarque:

Le réglage du contact est très délicat. Il doit impérativement couper l'impulsion avant que l'armature mobile ne soit alignée avec l'armature fixe.

Quel est l'intérêt de ce type de système

Nous avons un mouvement qui va du balancier aux aiguilles avec un rouage démultiplicateur.
L'énergie électrique est transmise au balancier qui donne son mouvement au rouage et aux aiguilles.
Précision toute relative liée à de nombreux paramètres.
Ce type de mouvement a été fabriqué en grande série.
